Снижение веса при изготовлении изделий из листового металла: как уменьшить вес корпуса, изготовленного на заказ, без ущерба для прочности.

Для промышленного оборудования, электрошкафов, систем управления, телекоммуникационного оборудования и оборудования, связанного с батареями, вес корпуса может стать серьезной инженерной проблемой. Более тяжелый корпус увеличивает расход материалов, транспортные расходы, трудозатраты на монтаж, а иногда и нагрузку на петли, кронштейны, монтажные конструкции и опорные рамы.

Очевидное решение — использовать более тонкий листовой металл. Однако простое уменьшение толщины материала может создать новые проблемы: прогиб панелей, вибрация, деформация, коробление дверей, слабые точки крепления и низкая ударопрочность. Лучший подход — снижение веса за счет оптимизации конструкции, а не простого удаления материала.

Для корпусов, изготовленных по индивидуальному заказу, наиболее эффективная стратегия снижения веса обычно сочетает в себе выбор материала, формованную геометрию, ребра жесткости, фланцы, оптимизацию изгиба, локальное усиление и тщательный анализ пути передачи нагрузки.

1. Начинайте с нагрузки, а не с толщины листа.

Распространенная ошибка — сначала выбрать толщину листа, а затем пытаться адаптировать корпус под эту толщину. Более эффективный инженерный процесс начинается с определения того, какие нагрузки должен выдерживать корпус.

Это различие важно, потому что не каждая часть корпуса несет одинаковую нагрузку. Большая плоская боковая панель может выдерживать только собственный вес и вибрацию, в то время как монтажный кронштейн может нести нагрузку, в несколько раз превышающую нагрузку окружающего листа.

2. Используйте геометрию для замены части толщины материала.

Наиболее полезный принцип облегчения веса при изготовлении изделий из листового металла прост: форма может создавать жесткость без значительного увеличения массы.

Плоский лист обладает ограниченным сопротивлением изгибу. Когда из того же листа изготавливают фланец, швеллер, бортик, ребро или загиб, его структурные свойства значительно изменяются. Материал смещается дальше от нейтральной оси, что увеличивает его сопротивление изгибу.

Именно поэтому правильно спроектированная панель толщиной 1,5 мм иногда может показывать лучшие результаты, чем плохо спроектированная плоская панель толщиной 2,0 мм.

Например, в одном из практических справочных материалов описывается замена панели толщиной 2,0 мм на ребристую панель толщиной 1,5 мм, что примерно на 25% уменьшает толщину листа при сохранении сопоставимой жесткости в конкретной конструкции. Фактический результат зависит от геометрии, материала, пролета, нагрузки и условий формования, поэтому это следует рассматривать как проектную цель, а не как универсальное правило.

3. Добавьте усиливающие ребра к большим плоским панелям.

Как правило, в первую очередь следует искать способы снижения веса на больших плоских поверхностях. Простое уменьшение их толщины может привести к заметному прогибу или «провисанию». Лучшим решением является создание рельефных ребер или тисненых элементов.

Ребра жесткости увеличивают эффективную структурную толщину панели. Они особенно полезны для дверц корпусов, съемных крышек, боковых панелей и длинных корпусов оборудования.

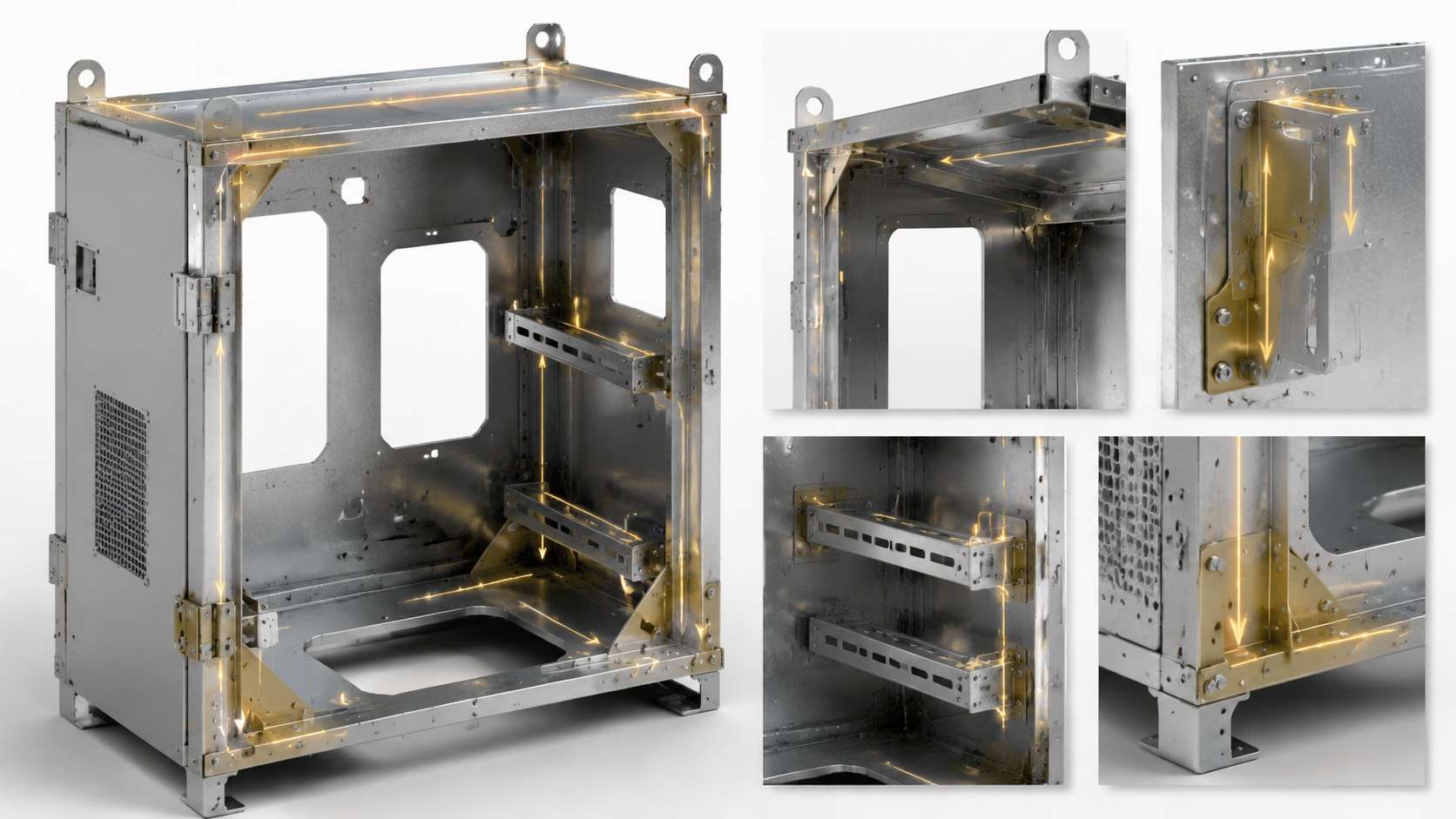

Важный момент — расположение ребер. Ребро должно следовать предполагаемому пути передачи нагрузки, а не добавляться просто для красоты. Длинные пролеты без опор, зоны шарниров, зоны крепления и места вокруг тяжелых компонентов обычно лучше подходят для усиления.

4. Обеспечьте использование фланцев в качестве несущих элементов конструкции.

Фланцы — ещё один недорогой способ повысить жёсткость. Вместо того чтобы оставлять край панели плоским, изгиб кромки создаёт изгиб, который ведёт себя как небольшая несущая балка.

Это особенно эффективно в области дверц и крышек корпусов. Правильно подобранный возвратный фланец может уменьшить деформацию кромок, а также обеспечить удобную поверхность для уплотнений, крепежных элементов, петель или прилегающих панелей.

Для Корпус из листового металла на заказПоэтому дизайнеру следует учитывать всю геометрию в сложенном виде, а не оценивать каждую плоскую панель по отдельности.

Во многих случаях несколько изгибов могут выполнить работу, которая в противном случае потребовала бы сварного усиления. Это позволяет одновременно сократить количество деталей, сварочные работы, риск деформации и объем дополнительных отделочных работ.

5. Выбирайте материал, исходя из веса и назначения.

Замена материалов может привести к большему снижению веса, чем простое изменение толщины стали. Например, алюминий имеет гораздо меньшую плотность, чем сталь, и может быть привлекательным вариантом, когда важны вес, коррозионная стойкость и тепловые характеристики.

Плотность сама по себе не должна определять материал. Например, более низкий модуль упругости алюминия означает, что прямая замена толщины на толщину не гарантирует автоматической одинаковой жесткости. Необходимо учитывать геометрию, сплав, состояние, способ соединения и ожидаемую нагрузку.

6. Усиление только там, где существует нагрузка.

Один из самых простых способов добавить лишний вес — это усилить всю конструкцию целиком, когда дополнительная прочность требуется лишь в нескольких местах.

Более эффективным подходом является локальное укрепление.

• Укрепляйте точки крепления петель, а не всю дверь целиком.
• Утолщающие монтажные пластины следует устанавливать только в местах крепления тяжелых компонентов.
• Используйте локальные ребра жесткости вокруг больших вырезов, которые ослабляют панель.
• Укрепите точки подъема отдельно от стен ограждающих конструкций, выдерживающих малую нагрузку.
• В местах, где сосредоточенные нагрузки входят в корпус, используйте формованные кронштейны или усиливающие элементы.

Такой подход позволяет основным панелям корпуса оставаться относительно легкими, сохраняя при этом прочность в критически важных местах соединения.

7. Не игнорируйте вырезы, отверстия и зоны изгиба.

Снижение веса часто достигается за счет вентиляционных отверстий, кабельных вводов, вырезов для дисплеев или технологических отверстий. Однако удаление материала из панели может значительно изменить ее жесткость.

Большой прямоугольный вырез в центре панели может создать слабую зону вокруг отверстия. Закругленные углы, закругленные кромки, локальные фланцы или усиливающие рамы могут помочь частично восстановить утраченную жесткость.

Конструкция изгиба также имеет значение. Листовой металл нельзя рассматривать как сплошной блок с острыми углами. Фактический радиус изгиба зависит от материала, толщины, оснастки и метода формовки. Малые внутренние радиусы могут увеличить риск растрескивания, деформации или изменения размеров.

Для Легкий металлический корпусТаким образом, наилучший дизайн — это тот, который учитывает одновременное раскрой и сгибание, а не только оптимизацию плоской выкройки.

8. Снижение веса без создания производственных проблем.

Теоретически облегчённая конструкция может оказаться дорогой, если потребует слишком много специальных операций. Прежде чем утвердить проект, обсудите технологический процесс производства с производителем.

9. Используйте метод конечных элементов (МКЭ), если целевая масса является агрессивным показателем.

Когда корпус имеет строгие ограничения по весу или в нем размещается дорогостоящее оборудование, одной лишь инженерной оценки может быть недостаточно. Метод конечных элементов (МКЭ) может помочь определить, где именно материал вносит вклад в структурную прочность.

Практический примерный рабочий процесс выглядит следующим образом:

1. Создайте первоначальную модель корпуса.
2. Определите условия монтажа и ожидаемые нагрузки.
3. Выявите районы с чрезмерным перемещением населения или повышенным стрессом.
4. Сократите количество материала в зонах с низкой нагрузкой.
5. Добавьте ребра, изгибы или локальное усиление вдоль критически важных путей приложения нагрузки.
6. Повторите анализ и сравните массу, перемещение и напряжение.
7. Создайте прототип оптимизированной конструкции и проверьте его с помощью физических испытаний.

Цель состоит не в том, чтобы сделать каждую панель как можно тоньше. Цель состоит в том, чтобы разместить материал там, где он способствует жесткости, прочности, ударостойкости или надежности крепления.

10. Практичная мишень для облегчения веса корпусов, изготовленных на заказ.

Для многих проектов по изготовлению корпусов разумная последовательность оптимизации заключается в том, чтобы сначала исключить ненужный материал, затем улучшить геометрию, и только потом рассматривать более сложные производственные решения.

Полезный инженерный анализ может проводиться в следующем порядке:

Сначала разработайте конструкцию с учетом веса, затем проверьте прочность.

Успешное облегчение корпуса — это не просто выбор более тонкого листового металла. Лучшая стратегия — понимать траекторию распространения нагрузки и использовать геометрию таким образом, чтобы каждый грамм материала работал с большей эффективностью.

Ребра жесткости могут придать прочность большим панелям. Фланцы могут превратить тонкие кромки в несущие элементы. Локальное усиление может защитить зоны с высокими нагрузками без увеличения веса по всей поверхности. Выбор материала может дополнительно снизить массу, если это позволяет область применения.

Для производителей, разрабатывающих Корпус из листового металла промышленного назначенияЭти решения следует принимать до начала изготовления, а не после того, как уже будет изготовлен крупный прототип. Раннее сотрудничество между инженером-конструктором и поставщиком оборудования также позволяет выявить проблемы, связанные с радиусом изгиба, оснасткой, сваркой, допусками и сборкой, прежде чем они превратятся в производственные проблемы.

Самый прочный и лёгкий корпус редко оказывается тем, в котором использовано больше всего материала. Это тот, в котором материал, геометрия, производственный процесс и требования к нагрузке спроектированы как единая система.
