Как выбрать подходящий корпус из листового металла для промышленного оборудования?

Выбор металлического корпуса для промышленного оборудования — это не просто вопрос выбора правильного размера. Корпус должен защищать внутренние компоненты от пыли, влаги, механических ударов, высоких температур, электрических опасностей и окружающей рабочей среды. В то же время он должен обеспечивать достаточно внутреннего пространства для монтажа компонентов, прокладки кабелей, технического обслуживания и будущих модернизаций.

Поэтому для производителей оригинального оборудования и поставщиков промышленного оборудования выбор корпуса следует рассматривать как инженерное, а не эстетическое решение. Материал, толщина стенок, степень защиты IP, теплоотвод, конструкция крепления, обработка поверхности и метод производства — все это влияет на конечные характеристики и стоимость корпуса.

1. Начните с операционной среды.

Первый шаг — определить место установки корпуса. Корпус, используемый внутри чистого помещения с электрощитами, предъявляет совершенно иные требования, чем корпус, установленный на открытом воздухе, на заводе или рядом с химическим оборудованием.

Определение условий эксплуатации на раннем этапе помогает избежать излишней детализации. Например, использование нержавеющей стали для всех применений может увеличить стоимость материалов без существенного повышения производительности, в то время как корпуса из углеродистой стали с надлежащим покрытием было бы достаточно.

2. Выберите подходящий металл для конкретного применения.

Углеродистая сталь, нержавеющая сталь и алюминий входят в число наиболее распространенных материалов, используемых для промышленных корпусов. Каждый из них имеет свои преимущества с точки зрения прочности, коррозионной стойкости, веса и стоимости производства.

Для большинства видов промышленного оборудования углеродистая сталь обеспечивает практичный баланс между прочностью конструкции и себестоимостью производства. Нержавеющая сталь становится более привлекательной, когда важна коррозионная стойкость или частая очистка, а алюминий полезен, когда приоритетом является снижение веса.

3. Определите соответствующую толщину стенки.

Толщина стенок влияет на жесткость корпуса, вес, стоимость изготовления и сопротивление деформации. Более толстая панель не обязательно лучше, поскольку чрезмерная толщина может увеличить расход материала и затруднить гибку или механическую обработку.

Для многих промышленных корпусов толщина листового металла может составлять приблизительно от 1,0 до 3,0 мм в зависимости от размеров корпуса, требований к нагрузке, материала и конструктивных особенностей. Для более крупных шкафов с тяжелыми внутренними компонентами может потребоваться усиление, загнутые кромки, монтажные направляющие или сварные опорные конструкции вместо простого увеличения толщины листового металла.

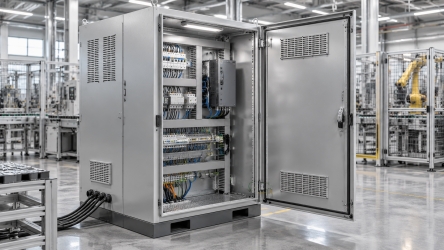

В течение Промышленная обработка листового металлаИнженеры могут комбинировать лазерную резку, гибку на станках с ЧПУ, сварку и элементы усиления для достижения необходимой жесткости без излишнего увеличения толщины материала.

4. Выберите правильный IP-рейтинг.

Степень защиты от проникновения влаги и пыли (IP-рейтинг) — еще одна важная характеристика для электрических и промышленных корпусов. Код IP определяет устойчивость корпуса к проникновению твердых частиц и воды.

Требуемый уровень защиты IP следует определять исходя из фактических условий установки. Уплотнители, дверные швы, кабельные вводы, вентиляционные отверстия и соединения корпуса — все это влияет на конечный уровень защиты, поэтому корпус следует оценивать как единую конструкцию, а не только по классу защиты металлического корпуса.

5. Спланируйте систему терморегулирования до начала изготовления.

Нагрев — один из наиболее часто игнорируемых факторов при проектировании корпусов. Источники питания, приводы, трансформаторы, батареи, контроллеры и другие электронные компоненты выделяют тепло во время работы. Если это тепло не может эффективно отводиться, внутренняя температура может подняться выше рекомендуемого рабочего диапазона компонентов.

Простая первая оценка выглядит так:

Повышение температуры = Рассеяние тепла × Тепловое сопротивление

Например, если оборудование выделяет 100 Вт тепла, а расчетное тепловое сопротивление корпуса составляет 0,5 °C/Вт, то теоретическое повышение температуры составит приблизительно 50 °C без учета дополнительных охлаждающих факторов.

В зависимости от области применения, разработчики могут использовать вентиляционные отверстия, радиаторы, вентиляторы, внешние теплообменники или проводящие монтажные конструкции. Однако вентиляцию необходимо учитывать наряду с требуемым классом защиты IP, поскольку большие отверстия могут увеличить риск попадания пыли и воды.

6. Учитывайте особенности внутренней установки и технического обслуживания.

Хорошо спроектированный корпус должен упрощать установку и обслуживание. Перед изготовлением необходимо определить расположение печатных плат, источников питания, клеммных колодок, автоматических выключателей, батарей, вентиляторов, кабельных вводов и других компонентов.

A Корпус из листового металла на заказ При проектировании следует предусмотреть достаточно свободного пространства вокруг компонентов для прокладки проводов, вентиляции, крепления и доступа к коммуникациям. Также необходимо учитывать угол открывания дверцы и возможность снятия панелей, особенно если корпус будет установлен в ограниченном пространстве.

7. Корпус нестандартный или стандартный?

Стандартные корпуса могут быть подходящими, когда габариты оборудования и требования к монтажу относительно просты. Однако оборудование OEM-производителей часто имеет уникальные габариты, расположение разъемов, требования к охлаждению или ограничения по установке.

A Корпус для промышленного оборудования, изготовленный на заказ. Это позволяет производителю интегрировать монтажные отверстия, вентиляционные проемы, ручки, петли, кабельные вводы, кронштейны, усиливающие конструкции и другие элементы непосредственно в конструкцию.

В проектах, предполагающих серийное производство, изготовление деталей на заказ также может сократить объем сборочных работ, поскольку компоненты и интерфейсы могут быть расположены в соответствии с архитектурой конечного оборудования, а не адаптировать оборудование к существующему корпусу.

8. Подготовьте полный пакет документов для запроса коммерческого предложения (RFQ).

В сфере закупок B2B качество запроса коммерческого предложения напрямую влияет на точность расчета стоимости. Отправка только общих габаритов корпуса часто оставляет слишком много переменных для оценки производителем.

9. Сравните требования к корпусу перед заказом.

Простая сравнительная матрица может помочь командам по закупкам определить наиболее важные характеристики до запроса коммерческих предложений.

10. Начните сотрудничество с производителем на раннем этапе.

Наиболее экономически эффективно решать проблемы с корпусом до начала производства. Своевременное взаимодействие с инженерами позволяет выявить ненужные изгибы, труднодоступные места сварки, неудобные крепежные элементы, чрезмерные допуски или неэффективное использование материалов до того, как эти проблемы повлияют на производство.

В проектах OEM обсуждение требований к изготовлению изделий из листового металла на этапе проектирования также позволяет производителю рекомендовать практичные методы производства. Лазерная резка может быть подходящей для сложных профилей, гибка на станках с ЧПУ позволяет получать повторяющиеся формованные панели, а сварка может обеспечить дополнительную прочность для более крупных узлов.

Цель состоит не просто в изготовлении металлического корпуса. Правильно спроектированный корпус должен защищать оборудование, обеспечивать эффективную сборку, упрощать техническое обслуживание, соответствовать экологическим требованиям и оставаться пригодным для производства в требуемом объеме.
