Что такое изготовление листового металла и как это работает



Изготовление листового металла позволяет изготавливать плоские металлические листы специальной формы. Это достигается путем формовки, штамповки, резки и сборки. Это позволяет производителям создавать детали и изделия самых разных форм и размеров. Многие отрасли промышленности используют изготовление листового металла благодаря его гибкости. Это позволяет удовлетворить множество различных потребностей. Производство листового металла необходимо во многих отраслях. Диаграмма ниже показывает, насколько широко оно используется в каждой отрасли. Услуги по изготовлению изделий из листового металла на заказкомпании могут удовлетворить как сложные, так и простые производственные потребности.

Обзор изготовления изделий из листового металла



Что такое изготовление листового металла

Изготовление листового металла — это процесс, в ходе которого плоские металлические листы преобразуются в полезные детали или изделия. Этот процесс используется для создания изделий для многих отраслей промышленности, таких как автомобилестроение, строительство и электроника. Основная цель изготовления листового металла — превратить необработанные металлические листы в готовые изделия заданной формы и размера. Рабочие используют различные инструменты и машины для резки, гибки и соединения металла. Современные заводы часто используют Решения для изготовления листового металла на станках с ЧПУ для повышения скорости и точности.

Процесс изготовления листового металла обычно состоит из следующих этапов:

1. Генерация чертежей

2. Завершить чертежи

3. Изготовить металл

4. Завершить продукт

Каждый этап гарантирует соответствие конечного продукта требуемым стандартам конструкции и качества. Изготовление изделий из листового металла позволяет компаниям быстро изготавливать прочные, лёгкие и индивидуальные детали.

Примечание: Листовой металл подходит как для мелкосерийного, так и для крупносерийного производства. Это делает его гибким выбором для многих проектов.

Основные характеристики и формы

Листовой металл бывает разных форм. Наиболее распространённые виды — плоские, тиснёные и перфорированные. Плоские листы гладкие и ровные. Тиснёные листы имеют выпуклый или углублённый рисунок. Перфорированные листы имеют отверстия или узоры. Каждая форма имеет своё предназначение в производстве листового металла.

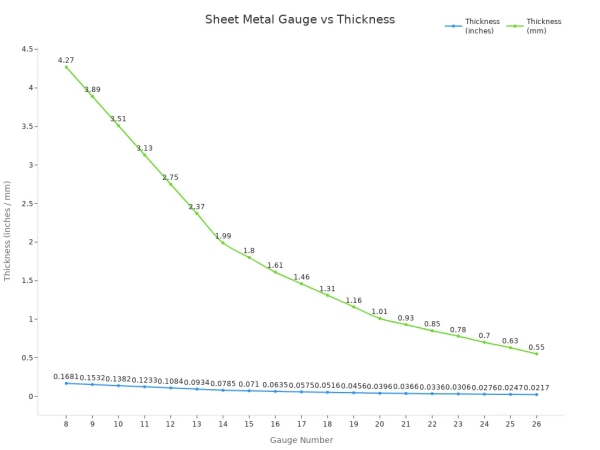

Толщина листового металла имеет важное значение. Она влияет на прочность и гибкость конечного продукта. В таблице ниже представлены распространённые сортаменты листового металла и их толщина в дюймах и миллиметрах:

Для изготовления листового металла используются листы толщиной от 0,15 до 10 мм. Более тонкие листы легче гнутся, а более толстые обеспечивают большую прочность. Выбор зависит от требований проекта.

Этапы процесса изготовления металлоконструкций

Изготовление листового металла состоит из множества этапов. Каждый этап превращает листовой металл в готовое изделие. Процесс включает в себя проектирование и планирование, резку и штамповку, гибку и формовку, соединение и сборку, а также отделку. На каждом этапе используются специальные инструменты и методы для достижения желаемого результата.

Проектирование и планирование

Проектирование и планирование — это первый шаг. Инженеры и конструкторы создают чертежи каждой детали. Для построения моделей они используют программы САПР. Среди популярных программ — Alibre, Onshape, FreeCAD и Fusion 360. Эти инструменты помогают проектировать простые в изготовлении детали.

На этом этапе дизайнеры думают о важных вещах:

1. Оставьте место для разрезов и изгибов, включая припуск на изгиб.

2. Проверьте толщину металла, особенно если требуется сварка.

3. Убедитесь, что детали подходят к имеющимся инструментам.

4. Избегайте слишком сложных проектов, чтобы снизить затраты.

5. Добавьте запас по допуску, чтобы детали хорошо подошли.

Хорошее планирование помогает избежать ошибок и сэкономить материал.

Резка и штамповка

После планирования рабочие режут и перфорируют металлические листы. На этом этапе металлу придают нужную форму и размер. Существует несколько способов резки и перфорации металла. В таблице ниже представлены основные методы, их принцип действия и преимущества:

Лазерная резка очень точна и быстра. Она позволяет резать стальной лист толщиной 40 мм гораздо быстрее, чем старые методы, например, ленточные пилы. Однако лазерные станки стоят дороже и могут плохо работать с очень толстым металлом. Старые методы резки обходятся дешевле, но не позволяют создавать детализированные формы.

Гибка и формовка

Далее следует гибка и формовка. Рабочие используют станки для придания металлу угловой, криволинейной или другой формы. Гибка необходима для изготовления таких изделий, как кронштейны, коробки и рамы. В таблице ниже перечислены распространённые методы гибки и формовки:

Метод формовки зависит от нескольких факторов. Объём производства имеет значение. Высокосерийные методы, такие как штамповка, изначально стоят дороже, но при больших объёмах заказов становятся дешевле. Тип материала и конструкция детали также влияют на выбор. Выбор правильного метода помогает контролировать затраты и поддерживать высокое качество.

Соединение и сборка

После формовки рабочие соединяют металлические детали. При изготовлении листового металла используются различные методы соединения:

• Сварка: использование тепла и давления для создания прочных и долговечных соединений.

• Клёпка: использование крепёжных элементов для соединения деталей с целью их последующего разъединения.

• Клинчирование: склеивание листов без нагрева и дополнительного материала, методом холодной штамповки.

• Клеевое соединение: клей используется для хорошего контакта и защиты от грязи.

Сварка — самый прочный и лучший способ создания прочных конструкций. Клёпка хороша, когда нужно разъединить детали или соединить разные материалы. Клёпка и склеивание позволяют создавать прочные соединения без нагрева.

Метод соединения зависит от необходимой прочности связи и типа проекта.

Отделка

Финишная обработка — это последний этап. Она улучшает внешний вид изделий, увеличивает срок их службы и улучшает их функциональность. Распространенные методы финишной обработки:

• Шлифование

• Полировка или полировка

• Электрополировка

• Рисование

• Порошковое покрытие

• Взрывные работы

• Чистка зубов

Порошковое покрытие и окраска придают цвет и защищают от ржавчины. Шлифовка и полировка делают поверхности гладкими. Электрополировка устраняет дефекты и улучшает качество поверхности. Дробеструйная обработка придает матовый оттенок. Эти методы делают изделия более красивыми и прочными.

Отделка придает изделиям привлекательный внешний вид и защищает их от ржавчины, химикатов и царапин. Качественная отделка повышает ценность изделия и помогает ему эффективно выполнять свои функции.

Производство листового металла включает в себя все эти этапы, чтобы превратить необработанные металлические листы в качественные готовые изделия. Тщательная работа на каждом этапе гарантирует прочность, точность и привлекательный внешний вид изделий.

Материалы для изготовления листового металла

В производстве листового металла используются различные виды металла. Из них изготавливаются прочные и практичные изделия. Наиболее распространённые листы – это сталь, алюминий, медь и латунь. Каждый металл обладает особыми свойствами для определённых задач. Толщина большинства листов составляет от 0,15 до 10 мм.

Стальные листы

Стальные листы чаще всего используются в производстве листового металла. Они прочны и долговечны. На заводах используют мягкую, нержавеющую и оцинкованную сталь. Эти листы хорошо подходят для автомобильных панелей, бытовой техники и опор зданий. Толщина стальных листов обычно составляет от 0,5 до 6 мм. В цехах используются листы толщиной от 0,02 до 0,250 дюйма.

Стальные листы делают изделия прочными и долговечными. Они легко гнутся и свариваются, что помогает во многих работах.

Алюминиевые листы

Алюминиевые листы лёгкие и не ржавеют. Их используют в самолётах, автомобилях и зданиях. Для их изготовления часто используют сплавы, такие как 6061 и 5052. Их толщина такая же, как у других листовых металлов. Алюминиевые листы легко формуются и перерабатываются.

Другие металлы

В производстве листового металла используются и другие металлы. Медные листы хорошо проводят электричество и используются в проводах и трубах. Латунные листы имеют привлекательный внешний вид и используются в декоративных целях и для изготовления фурнитуры. Листы из нержавеющей стали не ржавеют и используются в кухнях и на судах. Титановые листы прочные и лёгкие, поэтому их используют в самолётах и ​​медицинских инструментах.

• Другие распространённые листовые металлы помимо стали и алюминия:

  • Медь: хорошо подходит для электротехнических и сантехнических работ.

  • Латунь: используется для изготовления украшений и деталей сантехники.

  • Нержавеющая сталь: используется в пищевой промышленности, судостроении и производстве медицинских изделий.

  • Титан: используется в самолетах и ​​медицинских приборах.

Выбор подходящего листового металла зависит от проекта. Каждый металл обладает особыми преимуществами при изготовлении листовых изделий.

Технологии изготовления металлов

В производстве листового металла используются различные способы обработки плоских листов. Каждый из них позволяет изготавливать прочные и точные детали для различных задач.

Методы резки

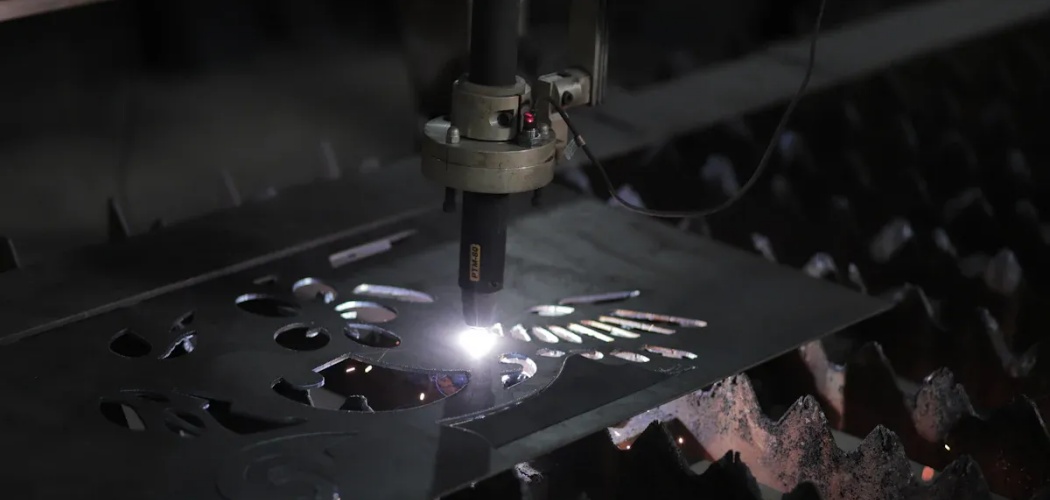

Резка — это первое, что делают рабочие. Станки разрезают металлические листы на необходимые формы и размеры. Среди распространённых методов резки — лазерная, плазменная, гидроабразивная резка и штамповка с ЧПУ. У этих методов есть много преимуществ:

Лазерная резка очень быстрая и точная. Гидроабразивная резка подходит для толстого или термочувствительного металла. Пробивка отверстий и узоров с помощью ЧПУ выполняется быстро.

Методы формования

Формовка сгибает и придаёт форму разрезанному металлу. Для формовки листов используются прессы, штампы и валки. Вот несколько хороших способов формовки:

• Гидроформовка: использование давления жидкости для создания сложных форм.

• Тиснение: создает текстуру на металле.

• Глубокая вытяжка: создает глубокие формы.

• Штамповка: аккуратно режет и формует металлические листы.

• Электромагнитная формовка: использование магнитов для придания формы металлу без прикосновения к нему.

Гидроформовка позволяет создавать лёгкие детали твёрдой формы. Штамповка используется для автомобильных и электронных деталей. Тиснение добавляет элементы дизайна для улучшения внешнего вида или удобства захвата.

Объединение процессов

Соединение металлических деталей позволяет создавать прочные конструкции. При изготовлении листового металла используются различные способы соединения:

Такие виды сварки, как MIG, TIG и точечная, обеспечивают прочное соединение. Клёпка подходит для деталей, подверженных вибрации, например, в самолётах. Клеи и крепёжные элементы соединяют различные металлы и помогают при ремонте.

Отделка поверхности

Обработка поверхности улучшает внешний вид металлических деталей и продлевает срок их службы. Среди популярных способов отделки — порошковая покраска, электроосаждение, цинкование, покрытие Dacromet и анодирование.

Отделка защищает металл от ржавчины, химикатов и царапин. Порошковое покрытие и анодирование придают металлу цвет и прочность. Цинкование и покрытие Dacromet помогают предотвратить появление ржавчины в труднодоступных местах.

Совет: выбор оптимального способа изготовления листового металла помогает изделиям оставаться прочными, хорошо выглядеть и служить дольше.

Применение изготовления изделий из листового металла







Использование в промышленности

Многие предприятия используют листовой металл для производства важных изделий. Фермерам требуются изготовленные на заказ металлические детали для тракторов и плугов. Железнодорожная отрасль использует прочные металлические детали для поездов и рельсов. Авиационно-космическим компаниям требуются точные металлические формы для самолетов и спутников. Автопроизводители используют листовой металл для кузовов автомобилей и деталей двигателей. Фармацевтическим компаниям нужен чистый металл для лабораторного оборудования. Нефтегазовые компании используют трубы, платформы и инструменты из листового металла. Электронные и телекоммуникационные компании используют металлические корпуса и разъемы. Предприятия общественного питания и HVAC нуждаются в металле для кухонных приборов и систем охлаждения. Сантехнические, медицинские, компьютерные, военные, складские и строительные отрасли также используют листовой металл для изготовления многих изделий.

В нефтегазовой отрасли из листового металла изготавливают трубы, платформы и оборудование для добычи и очистки нефти.

Примеры продукции

Производство листового металла позволяет производить множество различных изделий. Кухонные принадлежности, такие как вилки, ножи и ложки, изготавливаются из листового металла. Строители используют винтовые лестницы и стальные конструкции. Больницам требуются металлические хирургические инструменты и операционные столы. Фермеры используют металлические тракторы и плуги. Самолетам, грузовикам и автобусам металлические детали необходимы для безопасности и прочности. В мостах и ​​канализационных системах также используются металлические детали. Из листового металла изготавливается такая бытовая техника, как холодильники и плиты.

• Кухонная утварь

• Винтовые лестницы

• Стальные здания

• Хирургические инструменты

• Тракторы и плуги

• Самолеты, грузовики и автобусы

• Мосты и канализационные системы

• Холодильники и плиты

Преимущества

Изготовление изделий из листового металла имеет множество преимуществ по сравнению с другими способами производства. В таблице ниже представлены основные из них:

Изготовление листового металла используется во многих отраслях промышленности, позволяя создавать прочные, точные и индивидуальные детали. С развитием технологий появляются новые возможности. Многие компании теперь выбирают Изготовление прецизионных деталей из листового металла для повышения эффективности и получения конкурентных преимуществ.

Предприятиям следует подумать о том, что требуется их проекту. Им следует обратиться за помощью к опытным производителям. Это позволит им эффективно взаимодействовать и получать необходимые детали для своего проекта.
