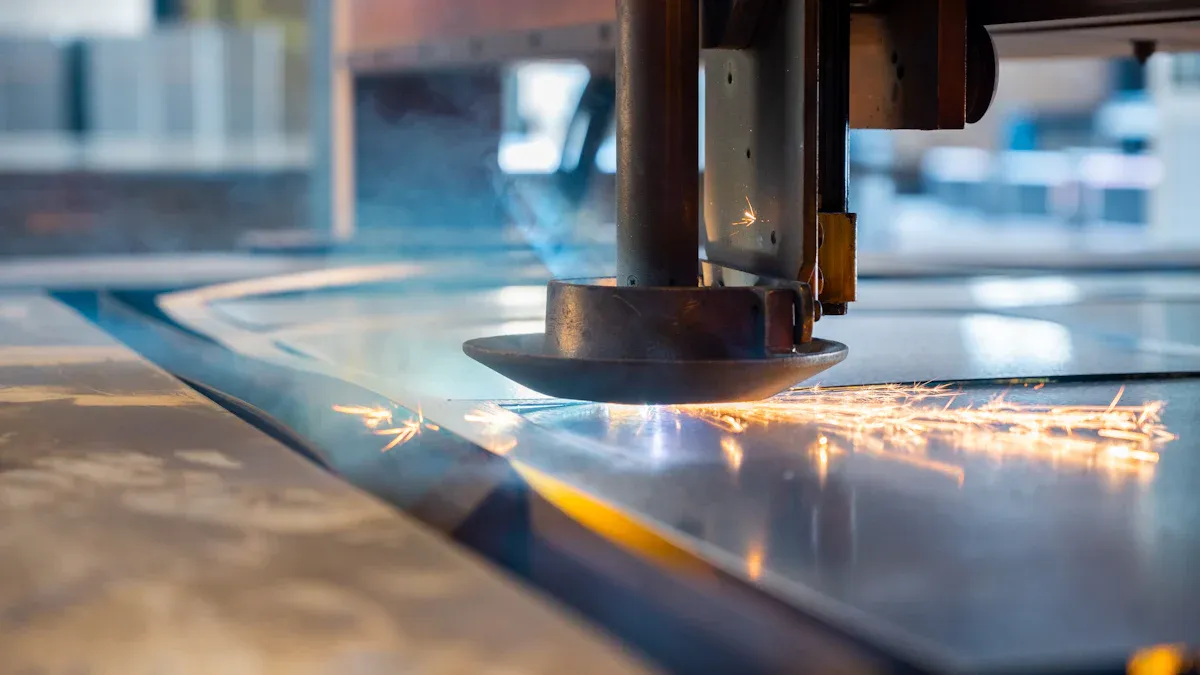

Что такое лазерная резка при изготовлении изделий из листового металла?

Лазерная резка использует сфокусированный световой луч для плавления, сжигания или испарения листового металла с исключительной точностью. Достигается точность размеров ±0,1 мм, что отличает этот метод от механических альтернатив. Современное производство полагается на эту технологию благодаря ее скорости — более 3 м/мин для тонких материалов — и универсальности при работе со сталью, нержавеющей сталью и алюминием. Такая точность обеспечивает стабильное качество для сложных задач, от изготовления деталей из нержавеющей стали на заказ до Сборные воздушные камеры из нержавеющей стали, сваренные лазером.Понимание процесса лазерной резки листового металла начинается с освоения его основных принципов, и наши услуги выходят за рамки резки и включают в себя удаление заусенцев, гибку, сварку и обработку поверхности — предоставляя комплексное решение для производства изделий из нержавеющей стали на заказ. Независимо от того, нужен ли вам единичный прототип или крупномасштабное производство, наше оборудование с ЧПУ обеспечивает повторяемую точность и быструю обработку заказов. Для таких отраслей, как электроника, автомобилестроение и аэрокосмическая промышленность, мы предлагаем строгие процессы контроля качества, гарантирующие соответствие каждой детали вашим точным спецификациям. Свяжитесь с нами сегодня, чтобы получить бесплатную смету, и позвольте нашей опытной команде оптимизировать ваш проект с точки зрения технологичности производства, снижая затраты и сроки выполнения, обеспечивая при этом высочайшее качество ваших компонентов из нержавеющей стали на заказ.

Основные выводы

• Лазерная резка обеспечивает исключительную точность и скорость, достигая допусков ±0,1 мм и скорости резки более 3 м/мин при обработке тонких материалов.

• Выберите подходящий тип лазера и материал для вашего проекта; волоконные лазеры отлично подходят для тонких и отражающих металлов, а CO2-лазеры и кристаллические лазеры — для более толстых материалов.

• Сотрудничайте с поставщиком полного цикла, предлагающим резку, сварку и финишную обработку, чтобы гарантировать качество и сократить сроки изготовления деталей из нержавеющей стали на заказ.

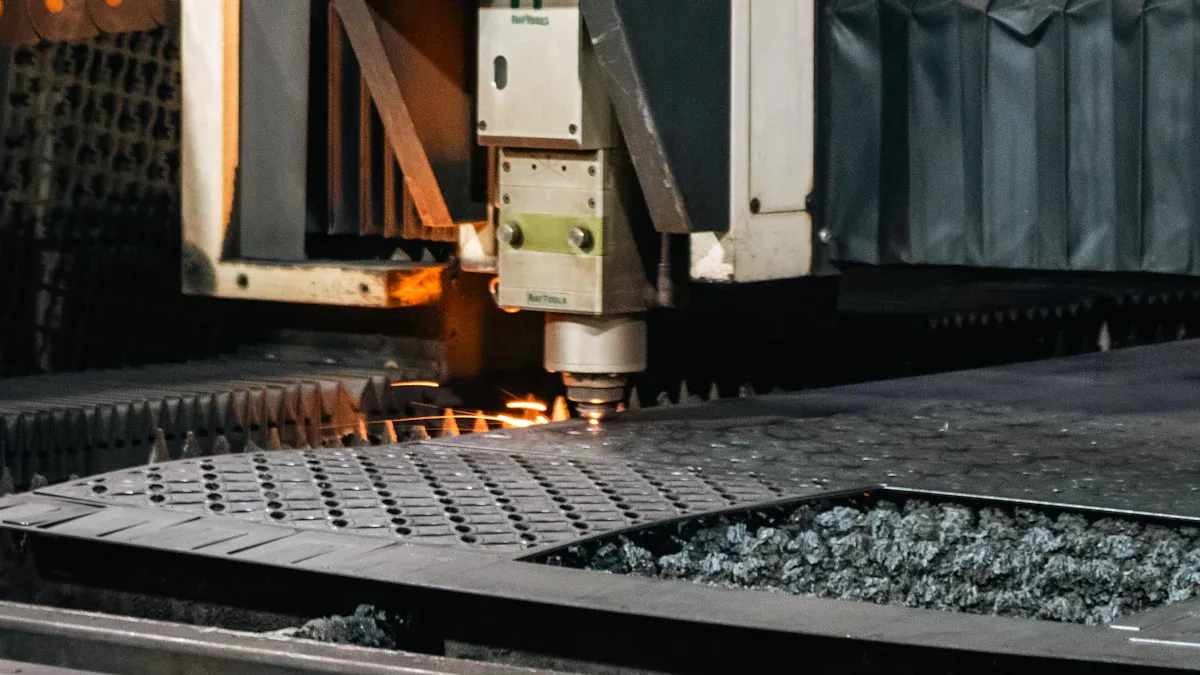

Понимание процесса изготовления изделий из листового металла с помощью лазерной резки.

Основной процесс: генерация и фокусировка лазерного луча.

Процесс лазерной резки начинается внутри резонатора станка. Источники света генерируют оптические волокна с легированием. Источники CO2 используют газовую смесь для создания лазерного луча. Диаметр луча составляет 1,5–2,0 мм. Он проходит через оптический путь из зеркал и линз. Зеркала направляют луч к режущей головке. Высококачественная линза фокусирует луч в точное пятно на поверхности материала. Диаметр этого пятна может составлять всего 0,025 мм. Фокусное расстояние для листового металла обычно составляет от 38 мм до 76 мм. Эта фокусировка создает необходимую плотность энергии для фазового перехода. Самая узкая часть сфокусированного луча имеет диаметр менее 0,32 мм. Возможна ширина пропила всего 0,10 мм. Ваша система ЧПУ направляет режущую головку в соответствии с вашим цифровым проектом. Это обеспечивает повторяемую точность для каждой детали. Для понимания процесса лазерной резки листового металла необходимо знать различия между типами станков.

Волоконно-оптические источники обеспечивают более высокую скорость резки тонких материалов и более высокую энергоэффективность. Источники CO2 подходят для более толстых листов. Эти знания помогут вам выбрать подходящее оборудование для лазерной резки листового металла.

Плавление и испарение металла

После того, как сфокусированный луч попадает на металл, происходят три физических процесса. Металл поглощает фотонную энергию луча. Это поглощение преобразуется в тепло, повышая температуру выше точки плавления или испарения. Затем расплавленный или испаренный металл покидает зону резки.

Металлы, такие как сталь и алюминий, преимущественно поглощают энергию волоконных лазеров. Это поглощение происходит из-за взаимодействия фотонов лазерного луча с электронами металла, что приводит к быстрому нагреву, вызывающему плавление или испарение.

При лазерной резке металла используются три различных метода удаления материала. Во-первых, резка методом испарения использует высокую плотность энергии для нагрева заготовки до точки кипения. Материал испаряется непосредственно, а выброс пара формирует разрез. Этот метод требует высокой мощности и подходит для очень тонких металлов. Во-вторых, резка расплавом использует неокисляющий газ, такой как азот. Луч расплавляет металл, а газ выдувает жидкость. Для этого требуется всего одна десятая часть энергии, необходимой для резки методом испарения. Этот метод используется для нержавеющей стали, титана и алюминия. В-третьих, кислородная резка использует кислород в качестве вспомогательного газа. Кислород реагирует с нагретым металлом, генерируя дополнительное тепло окисления. Для этого требуется всего половина энергии, необходимой для резки расплавом, и процесс происходит быстрее. Этот метод используется для углеродистой стали и термообработанной стали. Каждый метод лазерной резки металла по-разному влияет на качество кромки.

Процесс лазерной резки создает зону термического воздействия вдоль кромки среза. Узкий пропил минимизирует деформацию. Выбор газа определяет качество кромки. Азот обеспечивает кромку без оксидов. Кислород создает оксидированную кромку, но позволяет работать на более высоких скоростях. Правильный выбор параметров гарантирует стабильное качество ваших деталей. Этот процесс лазерной резки служит основой для производства нестандартных компонентов и узлов из нержавеющей стали. Лазерная резка листового металла обеспечивает точность, необходимую для изготовления нестандартных узлов из нержавеющей стали.

Типы лазеров для лазерной резки металла

Выбор правильного источника лазерного излучения определяет скорость резки, качество кромки и эксплуатационные расходы. В отрасли доминируют три основных типа: волоконные, CO2-лазеры и кристаллические лазеры. Каждый из них предлагает свои преимущества для различных применений. Понимание этих различий поможет вам выбрать оптимальное оборудование для ваших задач лазерной резки листового металла.

Волоконные лазеры: эффективность и точность.

Волоконные лазеры генерируют луч через легированное оптическое волокно, создавая длину волны 1,06 микрона. Эта более короткая длина волны обеспечивает меньшую ширину луча, что дает примерно в четыре раза большую эффективную мощность при той же выходной мощности по сравнению с системами на основе CO2. Вы достигаете более высокой точности и более высокой скорости резки, особенно тонких материалов. Твердотельная конструкция также означает меньшие габариты, высокую электрическую эффективность и низкие требования к техническому обслуживанию. Эти факторы напрямую приводят к снижению эксплуатационных расходов на единицу длины резки.

Для лазерной резки металла волоконные лазеры превосходно подходят для работы с отражающими материалами, такими как алюминий и медь. В таблице ниже показаны типичные максимальные толщины, которые можно обрабатывать с помощью волоконного лазера.

Ваша операция лазерной резки листового металла выигрывает от скорости и точности волоконной резки. Процесс лазерной резки обеспечивает чистые кромки с минимальным количеством зон термического воздействия. Это качество имеет решающее значение для производства деталей и узлов из нержавеющей стали на заказ.

CO2-лазеры и кристаллические лазеры: области применения и компромиссы.

CO2-лазеры используют газовую смесь из диоксида углерода, азота и гелия, создавая волну длиной 10,6 микрон. Они эффективно режут большинство металлов, но работают менее эффективно, чем волоконно-оптические системы. CO2-лазеры подходят для более тонких металлов и превосходно справляются с неметаллическими материалами. Их первоначальная стоимость ниже, но эксплуатационные расходы выше, а техническое обслуживание — чаще.

Кристаллические лазеры, использующие кристаллы Nd:YAG или Nd:YVO4, обеспечивают высокую выходную мощность и превосходное качество луча. Они позволяют работать с толстыми металлами, что делает их популярными в аэрокосмической и автомобильной отраслях. Однако они имеют более высокую цену и требуют дорогостоящего ремонта.

Выбор станков для лазерной резки зависит от типичной толщины обрабатываемых деталей и объема производства. Для высокоточной обработки тонких деталей волоконные лазеры обеспечивают наилучший баланс скорости и стоимости. Для резки толстых листов необходимы мощные кристаллические лазеры. Системы CO2 остаются универсальным вариантом для обработки смешанных материалов. Оцените свои конкретные требования, чтобы выбрать подходящую технологию для ваших операций лазерной резки металла.

Материалы для лазерной резки листового металла

Выбор правильного материала определяет успех лазерной резки листового металла. В промышленности преобладают сталь, нержавеющая сталь и алюминий, каждый из которых обладает своими особенностями поведения под лазерным лучом. Для достижения оптимальных результатов необходимо понимать эти различия.

Наиболее распространенные материалы: сталь, нержавеющая сталь и алюминий.

Углеродистая сталь предсказуемо реагирует на энергию лазера, что делает ее наиболее подходящим материалом для резки. Ее можно обрабатывать с использованием кислорода для повышения скорости и получения чистых кромок. Нержавеющая сталь требует использования азота для предотвращения окисления и поддержания коррозионной стойкости. Алюминиевые сплавы представляют собой уникальные проблемы из-за своей отражающей способности.

Высокая отражательная способность металлов, таких как алюминий и медь, может создавать проблемы для старых CO₂-лазеров. Современные волоконные лазеры эффективно решают эту проблему. Однако теплопроводность остается проблемой независимо от типа лазера. Высокая теплопроводность требует большего подвода энергии для компенсации тепловыделения. Избыточный нагрев может вызвать деформацию и изменение цвета. Алюминий, с его высокой теплопроводностью и низкой температурой плавления, требует тщательного управления температурой для баланса между скоростью резки и качеством кромки.

Диапазоны толщины и практические пределы

Мощность лазера определяет максимальную толщину, которую можно эффективно разрезать. В таблице ниже показаны типичные максимальные толщины, которые можно разрезать волоконным лазером.

Для большинства задач лазерной резки листового металла вы работаете в диапазоне от 0,15 мм до 25 мм. Точность размеров составляет ±0,1 мм для более тонких материалов. С увеличением толщины допуски, естественно, расширяются. Типичный допуск составляет ±0,1 мм для большинства толщин листового металла. Понимание этих пределов помогает выбрать оптимальный металл для лазерной резки. Требования вашего проекта — будь то изготовление на заказ компонентов из нержавеющей стали или сварка лазером воздушной камеры из нержавеющей стали — определяют подходящий материал и толщину. Типы металлов, подходящие для лазерной резки, охватывают эти распространенные марки, и ваш выбор напрямую влияет на качество резки и эффективность производства.

Преимущества и ограничения лазерной резки листового металла

Точность, скорость и низкий уровень искажений.

Лазерная резка обеспечивает исключительную точность, недостижимую механическими методами. Достигается точность ±0,1 мм при обработке сложных геометрических форм, что критически важно для компонентов аэрокосмической и медицинской промышленности. Тонко сфокусированный луч создает минимальную ширину пропила, позволяя создавать детализированные узоры и обеспечивая лучшую компоновку материала, чем при плазменной резке. Эта точность напрямую приносит пользу вашим проектам по лазерной резке листового металла, независимо от того, что вы производите. Изготовленный на заказ компонент шестерни из нержавеющей стали или воздушная камера из нержавеющей стали, сваренная лазером.

Зона термического воздействия остается значительно уменьшенной по сравнению с другими термическими методами. Сфокусированный луч и высокая скорость резки сохраняют свойства материала вблизи кромки реза, минимизируя деформацию и металлургические изменения. Плазменная резка создает более широкий пропил и более шероховатые кромки, требующие обширной постобработки. Водоструйная резка не создает зоны термического воздействия, но работает медленнее на тонких материалах и вносит влагу. Лазерная резка обеспечивает скорость и точность без этих недостатков.

Эти преимущества напрямую приводят к повышению эффективности производства. Вы производите детали быстрее с меньшим количеством вторичных работ, что снижает общие производственные затраты. Процесс лазерной резки листового металла обеспечивает стабильное качество каждой детали, гарантируя, что ваши изготовленные на заказ компоненты из нержавеющей стали будут соответствовать точным техническим требованиям.

Ограничения по стоимости, отражательной способности и толщине

Несмотря на свои преимущества, лазерная резка металла имеет и реальные ограничения, которые необходимо учитывать. Отражающие металлы, такие как алюминий и медь, отражают значительную часть луча обратно в передающее волокно. Современные системы отключаются для защиты источника питания, но каждое отключение означает потерю детали. Медь обладает высокой отражательной способностью, что требует использования современных систем контроля отражения.

Ограничения по толщине также влияют на планирование производства. При максимальной толщине расплавленный металл скапливается, пучок металла рассеивается, и разрез обрушивается. Ваш практический производственный потолок значительно ниже, чем заявлено.

Капитальные затраты требуют тщательной оценки. Волоконные лазеры обладают более высокой электрической эффективностью по сравнению с CO2-лазерами, требуя меньшей мощности источника питания для эквивалентной выходной мощности. Однако волоконные станки имеют более высокую стоимость приобретения. Эти факторы влияют на выбор оборудования. Для большинства производственных условий волоконные лазеры обеспечивают лучшую экономическую эффективность в повседневной работе, несмотря на более высокие первоначальные инвестиции. Преимущества процесса лазерной резки — точность, скорость и низкая степень искажения — перевешивают ограничения, если вы подбираете материал и толщину в соответствии с возможностями вашего станка.

Практические аспекты: Как выполнять лазерную резку металла.

Параметры резки и подготовка материала

Освоение лазерной резки металла начинается с настройки трех важнейших параметров: мощности лазера, положения фокуса и давления газа. Мощность лазера определяет максимальную толщину прорезаемого материала; для более толстых пластин требуется более высокая мощность для стабильной резки. Положение фокуса контролирует распределение энергии в пропиле. Нулевой фокус, расположенный на поверхности, создает наименьшее пятно и подходит для тонких листов. Отрицательный фокус, расположенный ниже поверхности, увеличивает внутреннее плавление для более глубокого прореза — идеально подходит для нержавеющей стали с использованием азота. Положительный фокус, установленный выше поверхности, расширяет пропил и усиливает реакцию с кислородом, что делает его предпочтительным вариантом для резки углеродистой стали.

Вспомогательный газ выполняет двойную функцию: он удаляет расплавленный материал и ускоряет химические реакции. Кислород подпитывает экзотермическую реакцию при обработке углеродистой стали, а азот под высоким давлением предотвращает окисление, обеспечивая чистые кромки на нержавеющей стали и алюминии.

Подготовка поверхности напрямую влияет на качество кромок. Перед загрузкой материала в станки лазерной резки выполните следующие действия:

1. Предварительная очисткаПротрите металлические листы безворсовой тканью, смоченной изопропиловым спиртом, чтобы удалить пыль, масло и отпечатки пальцев, которые могут обжечь поверхность под балкой.

2. Защитные покрытияДля уменьшения окисления и изменения оттенка, вызванного нагревом, нанесите временный, легко удаляемый спрей, безопасный для лазерной обработки.

3. Маскирующие пленкиИспользуйте предварительно нанесенные клейкие пленки на нержавеющей стали или матовом алюминии; снимите их после резки, чтобы обнажить нетронутую поверхность.

Факторы безопасности, технического обслуживания и стоимости

Эксплуатация оборудования для лазерной резки листового металла требует соблюдения строгих правил техники безопасности. Необходимо носить соответствующие защитные очки от лазерного излучения и обеспечить надлежащую вентиляцию зоны резки для удаления дыма. Регулярное техническое обслуживание оптики и сопел предотвращает искажение луча и поддерживает стабильную производительность резки. Станки для лазерной резки с ЧПУ преобразуют ваши цифровые чертежи непосредственно в детали, но для их работы требуются квалифицированные операторы, понимающие, как настраивать параметры.

После резки, дополнительные услуги завершают ваш производственный процесс. Автоматизированные станки для удаления заусенцев снимают заусенцы и скругляют кромки, обеспечивая однородность перед сваркой или покраской. Полностью программируемые листогибочные прессы выполняют операции гибки. Собственный сварочный персонал собирает компоненты из нержавеющей стали, углеродистой стали и алюминия. Порошковая покраска обеспечивает прочное и высококачественное покрытие. Эти интегрированные возможности делают лазерную резку металла подходящей для быстрого прототипирования, изготовления деталей из листового металла по индивидуальному заказу и промышленных конструкционных элементов — и все это от одного надежного партнера.

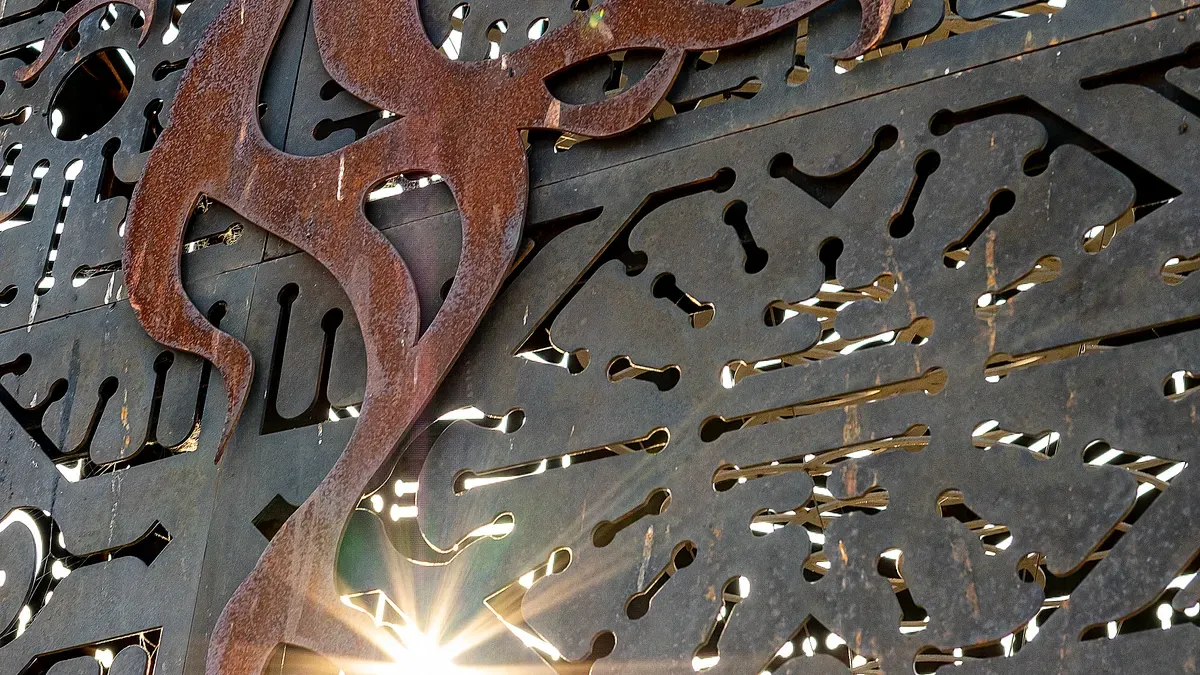

Области применения: изготовление деталей из нержавеющей стали на заказ и сварка воздушных камер лазером.

Разработка высокоточных деталей из нержавеющей стали на заказ.

Ваш листовой металл Услуги лазерной резки Эта технология преобразует цифровые чертежи в функциональные компоненты для различных отраслей промышленности. В таблице ниже показаны типичные области применения данной технологии.

Для достижения жестких допусков при обработке сложных геометрических форм следует придерживаться передовых методов проектирования изделий из листового металла, таких как учет толщины материала и зазоров в сопрягаемых деталях. Такой подход к лазерной резке металла обеспечивает надежность сборки без ущерба для точности.

Корпуса воздушных камер, сваренные лазером: процесс и преимущества.

Лазерная сварка дополняет операции резки, обеспечивая прочные и герметичные соединения для нестандартных узлов из нержавеющей стали. В процессе используется защитный газ для защиты зоны сварки, что гарантирует прочные и герметичные уплотнения. Такое сочетание резки и сварки обеспечивает высокую точность (±0,1 мм), минимальное количество зон термического воздействия и бесконтактную обработку. Эти особенности предотвращают образование микротрещин и термических деформаций, обеспечивая воздухонепроницаемые соединения. Контролируемая инертная среда предотвращает окисление, обеспечивая чистые, незагрязненные сварные швы. В результате получаются гладкие швы без пузырьков, подтверждающие герметичность. Этот комплексный подход — от лазерной резки листового металла до окончательной сборки — обеспечивает исключительное качество для самых требовательных задач.

Лазерная резка листового металла обеспечивает непревзойденную точность и скорость, однако успех зависит от выбора материала, толщины и правильной настройки. Тщательно оцените сложность, объем и требования к допускам вашего проекта. Сотрудничайте с профессиональной компанией, предлагающей комплексные решения — резку, сварку и отделку. Такой подход гарантирует стабильное качество каждого компонента. Свяжитесь с нами сегодня, чтобы получить бесплатную смету и техническую консультацию по вашим потребностям в лазерной резке металла.

Часто задаваемые вопросы

Какой диапазон толщин листового металла можно обрабатывать с помощью лазерной резки?

Вы можете обрабатывать материалы толщиной от 0,15 мм до 25 мм. Точность размеров составляет ±0,1 мм для более тонких материалов, что гарантирует чистые кромки и стабильное качество.

Какие дополнительные услуги вы предлагаете помимо лазерной резки?

Помимо лазерной резки, в комплект входят зачистка заусенцев, гибка, сварка и финишная обработка поверхности. Это комплексное решение сокращает сроки выполнения заказов и упрощает управление поставщиками.

Как обеспечить качество деталей из нержавеющей стали, изготовленных на заказ?

Строгие процессы контроля качества проверяют соответствие каждой детали вашим техническим требованиям. Оборудование с ЧПУ обеспечивает повторяемую точность на протяжении всего производственного цикла.
