Управление тепловыми процессами при изготовлении изделий из листового металла: расчет теплоотдачи для промышленных корпусов.

По мере увеличения плотности компонентов в системах промышленной автоматизации и хранения энергии, физический корпус, в котором размещаются эти системы, превращается из простой защитной оболочки в активное устройство терморегулирования. Отказ оборудования редко происходит мгновенно; как правило, он является результатом длительного воздействия рабочих температур, превышающих указанные производителем пределы. Разработка системы, эффективно рассеивающей тепло, требует точного выбора материалов, расчета коэффициентов перфорации и понимания термодинамического поведения в замкнутых металлических пространствах.

В этом документе изложены инженерные переменные, необходимые для расчета и управления тепловыми нагрузками в изготовленном на заказ оборудовании, выходящие за рамки базовой вентиляции и переходящие к расчетному термодинамическому управлению.

Выбор материала: теплопроводность против излучательной способности

Основной механизм пассивного охлаждения в герметичном, невентилируемом корпусе — это теплопроводность через металлические стенки, за которой следуют естественная конвекция и излучение от внешней поверхности. Эффективность этого процесса определяется выбранным сплавом. В то время как теплопроводность измеряет скорость распространения тепла по толщине материала, коэффициент излучения измеряет эффективность излучения поверхности отводом тепла.

Низкоуглеродистая сталь (SPCC) и алюминий (AL5052/AL6061) ведут себя совершенно по-разному под воздействием тепловой нагрузки. Алюминий проводит тепло примерно в четыре раза быстрее, чем углеродистая сталь, выступая в качестве отличного теплоотвода. Однако чистый блестящий алюминий имеет очень низкий коэффициент излучения, что означает, что ему трудно излучать тепло в окружающий воздух. Для оптимизации теплоотдачи алюминия его необходимо анодировать или покрыть порошковой краской, что значительно увеличивает его коэффициент излучения.

Для герметичных корпусов, используемых в условиях высоких температур на открытом воздухе, необходимо точно рассчитать площадь поверхности, необходимую для рассеивания внутренней мощности. Общая формула для повышения температуры в герметичном корпусе: ΔT = P / (k × A), где P — внутренняя рассеиваемая мощность в ваттах, A — площадь открытой поверхности в квадратных метрах, а k — константа, представляющая коэффициент теплопередачи (обычно 5-6 Вт/м²К для свободной конвекции в воздухе).

Расчет коэффициентов перфорации для активного охлаждения

Когда внутреннее тепловыделение превышает возможности пассивного поверхностного излучения, становится необходимой принудительная конвекция воздуха с помощью охлаждающих вентиляторов. В таких сценариях физическая геометрия вентиляционных отверстий определяет эффективность вентиляторов. Распространенной инженерной ошибкой является несоответствие соотношения площади открытых участков листового металла требуемой производительности системы охлаждения (в кубических футах в минуту).

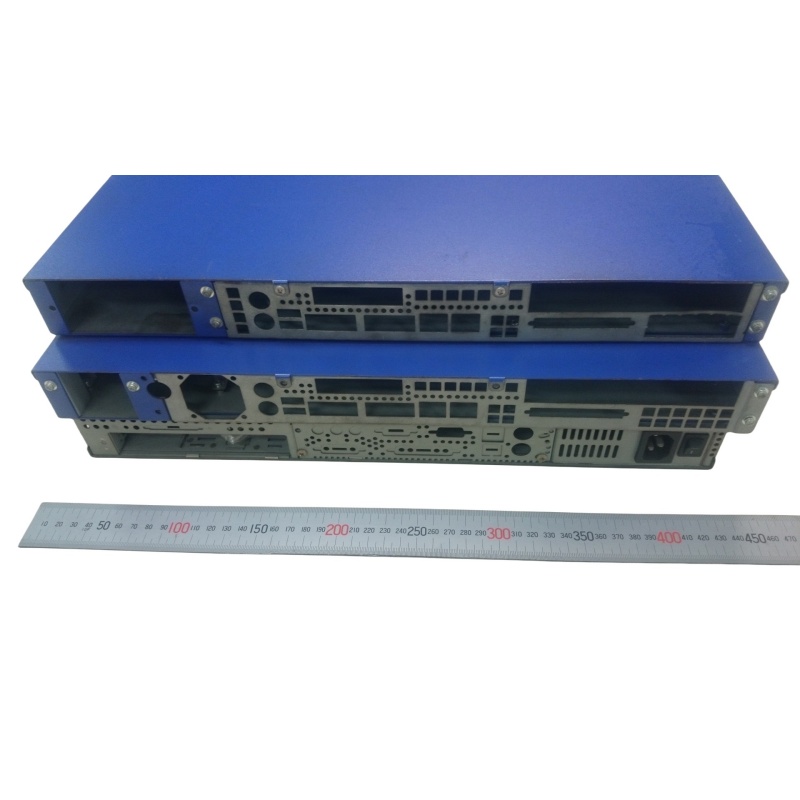

При указании Корпус для монтажа в стойку из листового металла, изготовленный на заказ. В ИТ- или телекоммуникационных приложениях перфорация передней и задней дверей становится серьезным узким местом, если расчеты выполнены неправильно. Стандартные круглые отверстия, расположенные в квадратной сетке, редко превышают 45% открытой площади. Для размещения высокоскоростных вентиляторов серверов производители должны использовать шахматную шестиугольную перфорацию. Шестиугольная геометрия оставляет минимальное количество металлической перемычки между отверстиями, сохраняя при этом структурную жесткость, что приближает коэффициент открытой площади к 63-70%.

Сопротивление воздушному потоку приводит к повышению статического давления внутри корпуса. Если статическое давление превышает рабочую кривую осевых вентиляторов, поток воздуха значительно падает, и в течение нескольких минут может произойти тепловой разгон. Инженеры должны рассчитать общий требуемый расход воздуха (CFM) по формуле: CFM = (Q × 3,16) / ΔT, где Q — общее количество выделяемого тепла в ваттах, а ΔT — максимально допустимое повышение температуры в градусах Фаренгейта.

Управление локальной тепловой и солнечной нагрузкой в ​​системах хранения энергии.

При проектировании систем химического аккумулирования энергии происходят значительные изменения тепловых характеристик, особенно в условиях открытого воздуха. Прочный металлический корпус для аккумулятора Необходимо учитывать как внутреннее тепловыделение при разряде (джоулево нагревание элементов), так и внешнее солнечное излучение. Литий-ионные модули очень чувствительны к температурным градиентам; если элементы в верхней части корпуса работают при температуре на 5 °C выше, чем элементы в нижней части, деградация батареи быстро ускоряется, и общий срок службы системы сокращается.

Для борьбы с термической стратификацией внутренняя конструкция из листового металла требует точно спроектированных перегородок. Вместо простого крепления батарей к плоской задней пластине, производители используют внутренние перегородки, изготовленные на станках с ЧПУ, для направления холодного воздуха непосредственно на радиаторы системы управления батареями (BMS) до того, как он достигнет модулей элементов. Кроме того, в системах для наружного применения используется двухслойная конструкция. Вторичная внешняя металлическая оболочка действует как солнечный экран, обеспечивая воздушный зазор от 15 до 25 мм между внешней оболочкой и основной стенкой корпуса. По мере нагревания внешней оболочки от солнца воздух в зазоре естественным образом поднимается за счет эффекта тяги, затягивая холодный воздух снизу и активно отводя солнечную тепловую нагрузку до того, как она проникнет во внутренний отсек.

Структурная целостность при высоких термических напряжениях

Нагрев не просто повреждает электронные компоненты; он физически изменяет размеры металлического корпуса. Коэффициент теплового расширения (КТР) определяет, насколько сильно материал растягивается при нагревании. Хотя расширение на несколько миллиметров может показаться незначительным, оно создает серьезное механическое напряжение в узлах с жесткими допусками.

При длительной работе при внутренних температурах выше 65°C, Изготовленный на заказ каркас шкафа для промышленного оборудования Подвергается значительному термическому расширению. Если несущие стойки изготовлены из алюминия (КТР: 23,6 мкм/м·°C), а внутренние монтажные направляющие — из углеродистой стали (КТР: 12,0 мкм/м·°C), то эти два металла будут расширяться с совершенно разной скоростью. На вертикальном пролете в два метра это дифференциальное расширение может привести к срезанию заклепок, заклиниванию дверных петель и деформации внутренних DIN-направляющих. Для решения этой проблемы инженеры-конструкторы используют прорезные монтажные отверстия с плавающими крепежными элементами (такими как шайбы из ПТФЭ или пружинные гайки) в местах пересечения различных сплавов, что позволяет металлу свободно расширяться и сжиматься вдоль одной оси без ущерба для структурной целостности рамы.
