Почему ваши детали из листового металла, изготовленные на заказ, стоят дороже, чем должны?

В секторе промышленного оборудования разрыв между 3D CAD-моделью и физическим, экономически эффективным продуктом преодолевается за счет проектирования с учетом технологичности производства (DFM). Конструкция, идеально работающая в симуляции, часто может повлечь за собой неоправданные производственные затраты, если она не учитывает физическое поведение металла во время лазерной резки, гибки и сварки. Учет этих переменных на этапе проектирования предотвращает дорогостоящие доработки и ускоряет вывод продукции на рынок.

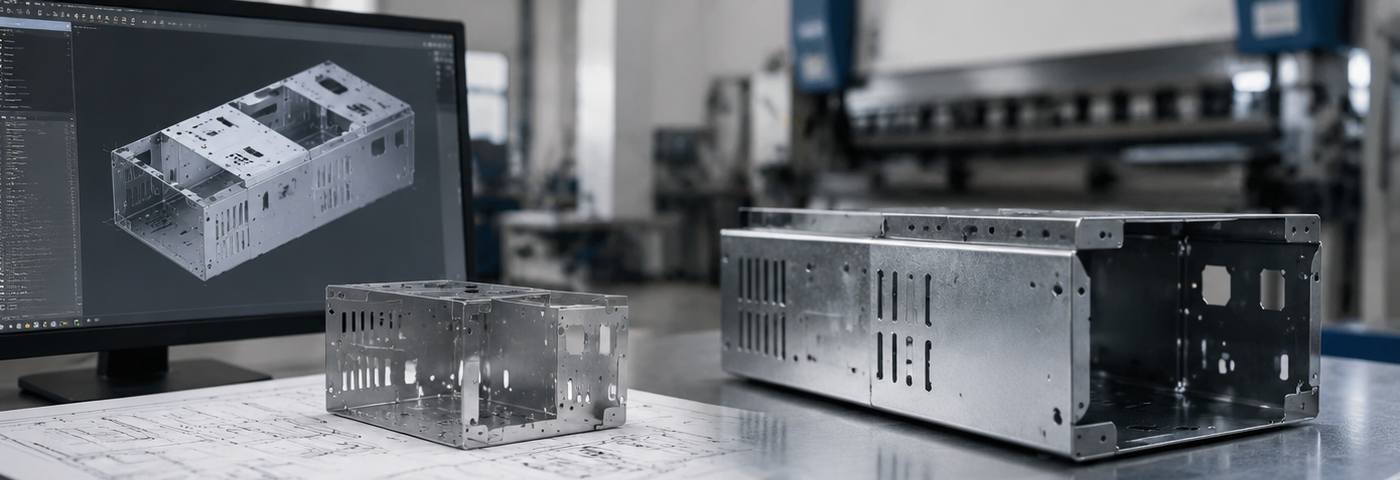

Оптимизация детали для Высокоточное изготовление металлических корпусов Речь идёт не о компромиссе с проектным замыслом, а о согласовании геометрических особенностей детали со специфическими возможностями и ограничениями оснастки производственного цеха. В этом документе подробно описаны важнейшие принципы проектирования с учётом технологичности производства (DFM), которые инженеры должны применять к деталям из листового металла для обеспечения структурной целостности при минимизации времени обработки.

Снятие изгибных нагрузок и ограничения для фланцев

При изгибе листового металла материал с внешней стороны оси изгиба подвергается растяжению, а с внутренней — сжатию. Если изгиб расположен слишком близко к кромке или другому элементу без надлежащего снятия напряжения, металл порвется, деформируется или искривит прилегающую геометрию. Для изоляции напряжений, возникающих при изгибе, необходимо предусмотреть в развертке вырезы для снятия напряжения.

Стандартное правило для проектирования с учетом технологичности производства (DFM) гласит, что глубина сгиба должна быть как минимум равна толщине материала плюс радиус сгиба, а ширина — как минимум равна толщине материала. Кроме того, проектирование фланца, слишком короткого для V-образной матрицы на листогибочном прессе, сделает невозможным точный захват и формовку металла станком. Процесс гибки на станке с ЧПУ требует минимальной длины фланца, чтобы обеспечить стабильное перекрытие металлом отверстия матрицы во время движения вниз.

Динамика близости отверстий и их пробития

Размещение отверстий, пазов или вырезов слишком близко к линии изгиба или краю материала создает серьезные производственные риски. Когда отверстие пересекает зону деформации изгиба, оно растягивается, принимая овальную форму, что делает его непригодным для точной установки крепежных элементов (таких как гайки PEM или стойки). В соответствии со строгим инженерным правилом, расстояние от края отверстия до начала изгиба должно быть не менее чем в 1,5 раза больше толщины материала плюс радиус изгиба.

Аналогично, размещение отверстий слишком близко к внешнему краю заготовки приводит к выпучиванию кромки. Хотя передовая лазерная резка снижает механическое напряжение по сравнению с традиционными штамповочными прессами, концентрация тепла в узких полосах металла все же может вызывать локальное коробление. Поддержание минимального расстояния не менее 1,5 толщины материала между любым отверстием и краем материала обеспечивает стабильность размеров.

Интеграция оборудования и суммирование допусков

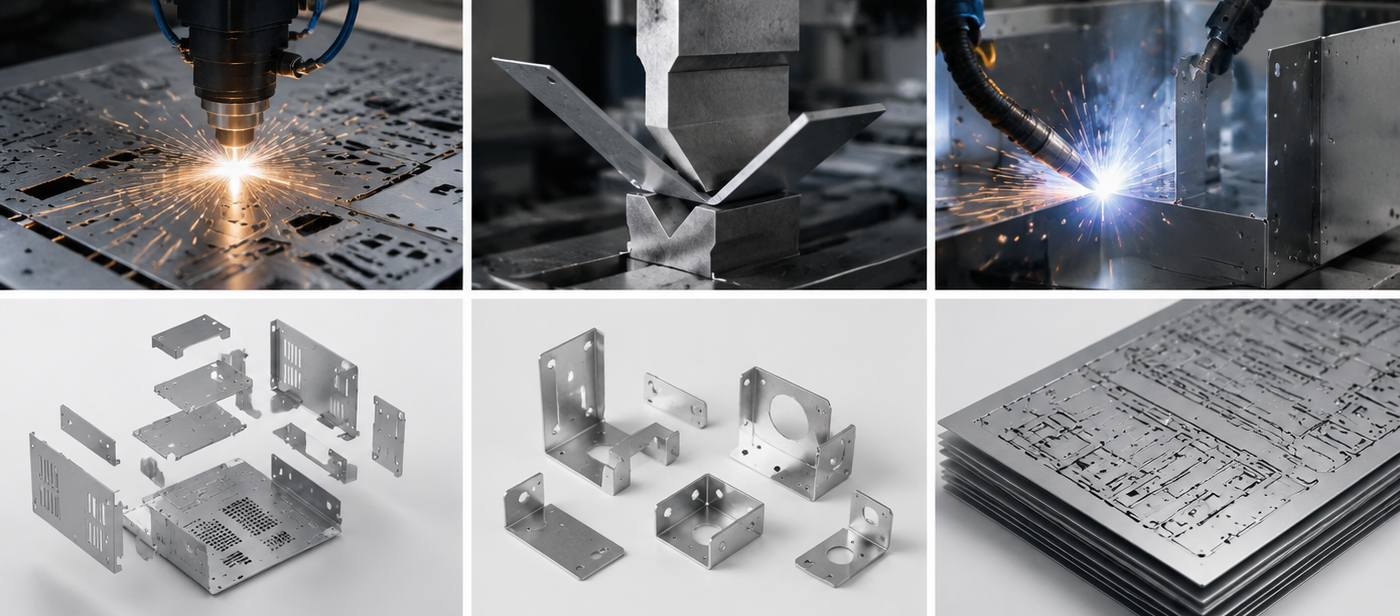

В крупномасштабных сборочных узлах, таких как Промышленные электротехнические шкафы, изготовленные на станках с ЧПУ методом гибки.Для сборки нескольких деталей из листового металла необходимо обеспечить их идеальное выравнивание. Накопление допусков происходит, когда допустимая погрешность отдельных изгибов суммируется по всей большой детали, что приводит к смещению монтажных отверстий. Полагаться исключительно на оператора листогибочного пресса в обеспечении допуска ±0,1 мм по пяти последовательным изгибам — это дорогостоящая и нестабильная производственная стратегия.

Эффективный подход DFM учитывает накопление допусков за счет использования самофиксирующихся конструкций. Включение геометрии пазов и выступов в развертку позволяет металлическим деталям точно соединяться перед сваркой, исключая человеческие ошибки в процессе выравнивания. Кроме того, использование прорезных отверстий на одной стороне сопрягаемого узла обеспечивает необходимую податливость, позволяя болтам проходить сквозь них, даже если общие размеры изгиба колеблются на доли миллиметра.

Оптимизация выхода материала при раскрое заготовок

Стоимость сырья часто составляет более 40% от общей цены за единицу продукции при изготовлении металлических изделий на заказ. Детали с неправильной, разветвленной геометрией образуют огромное количество отходов при размещении на стандартном металлическом листе размером 4x8 или 5x10 футов. Например, инженеры должны оценить, можно ли перепроектировать сложную цельную конструкцию в простые прямоугольные панели и Кронштейны из листового металла, изготовленные на заказ методом лазерной резки. которые впоследствии свариваются точечной сваркой или скрепляются заклепками.

Хотя добавление вторичной операции соединения (например, сварки) влечет за собой затраты на рабочую силу, если перепроектирование повышает выход годных изделий при лазерной раскройке с 60% до 85%, экономия материала при производстве 1000 единиц значительно перевесит затраты на сборку. Разработка плоских разверток, напоминающих основные геометрические фигуры (прямоугольники, L-образные формы), позволяет программному обеспечению плотно соединять детали на листе заготовки, снижая затраты материала на единицу продукции.
