Что необходимо для создания надежного металлического каркаса для торгового автомата OEM-производителя?

В эпоху умных городов и автоматизированной розничной торговли потребители ежедневно взаимодействуют с оборудованием самообслуживания. Будь то удобный билетный киоск на вокзале, «умный» торговый автомат или современный банкомат, пользователи ожидают безупречной работы. Они обращают внимание на элегантный сенсорный экран, интуитивно понятный пользовательский интерфейс и высокую скорость обработки данных. Однако под этим безупречным внешним видом скрывается настоящая, незаметная, но важная составляющая устройства: сложная многоуровневая металлическая рама.

При проектировании Корпус киоска из листового металла, изготовленный на заказ.Внешние панели обычно проектируются с учетом эстетики бренда, устойчивости к погодным условиям и эргономики пользователя. Но внутреннее шасси — это совершенно другая история. Оно сводится к функциональности, жестким допускам, управлению тепловыми процессами и электромеханической интеграции. В компании Huapusheng (HPS) мы специализируемся на воплощении в жизнь этих сложных, многокомпонентных 3D-конструкций. Давайте подробно рассмотрим инженерные и производственные процессы, необходимые для создания надежного автоматизированного шасси.

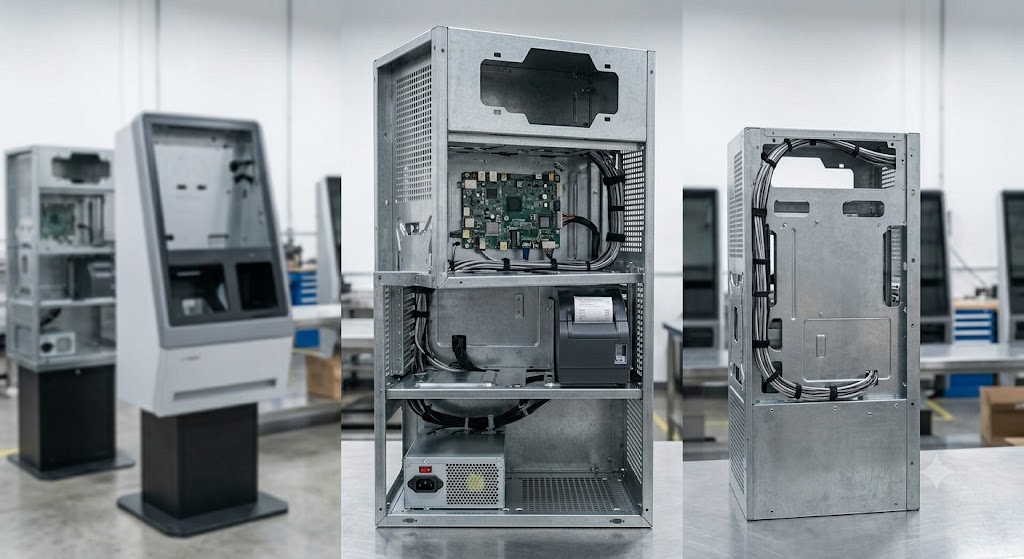

Изготовление Внутреннее шасси машины самообслуживания Это кардинально отличается от изготовления простой металлической коробки или стандартного электрического шкафа. Эти рамы должны надежно и точно вмещать множество чувствительных и тяжелых компонентов одновременно. Типичный корпус киоска будет вмещать тяжелые блоки питания (БП), хрупкие ЖК-дисплеи, сложные системы прокладки кабелей, бункеры для монет, принтеры чеков и движущиеся механизмы выдачи.

Это создает уникальную инженерную задачу: кумулятивные допуски. Если монтажное отверстие на базовом кронштейне смещено даже на долю миллиметра, эта ошибка накапливается по мере сборки. К моменту установки сенсорного экрана на верхний ярус он может оказаться перекошенным относительно внешней оболочки. Чтобы предотвратить это, партнер по изготовлению должен обладать исключительными возможностями ЧПУ-формовки и строго соблюдать стандарты допусков ISO 2768-m для каждого отдельного компонента.

2. Стратегический выбор материалов: баланс между стоимостью и производительностью.

Перед началом первой резки крайне важно выбрать правильный материал для внутренней рамы. Поскольку эта часть станка скрыта от пользователя, эстетическая обработка поверхности (например, глянцевое порошковое покрытие) часто не требуется и неоправданно увеличивает затраты. Вместо этого инженеры отдают приоритет структурной жесткости и присущей конструкции коррозионной стойкости.

Для большинства внутренних корпусов, Предварительно оцинкованная сталь (SECC или SGCC) Это бесспорный чемпион. Он обладает высокой прочностью на растяжение, характерной для холоднокатаной стали, но при этом имеет заводское цинковое покрытие, предотвращающее ржавление без необходимости последующей покраски. В случаях, когда снижение веса имеет решающее значение — например, в настенных медицинских терминалах — используются алюминиевые сплавы аэрокосмического класса (например, 5052), часто покрытые прозрачным анодированным слоем для предотвращения окисления и обеспечения электрического заземления.

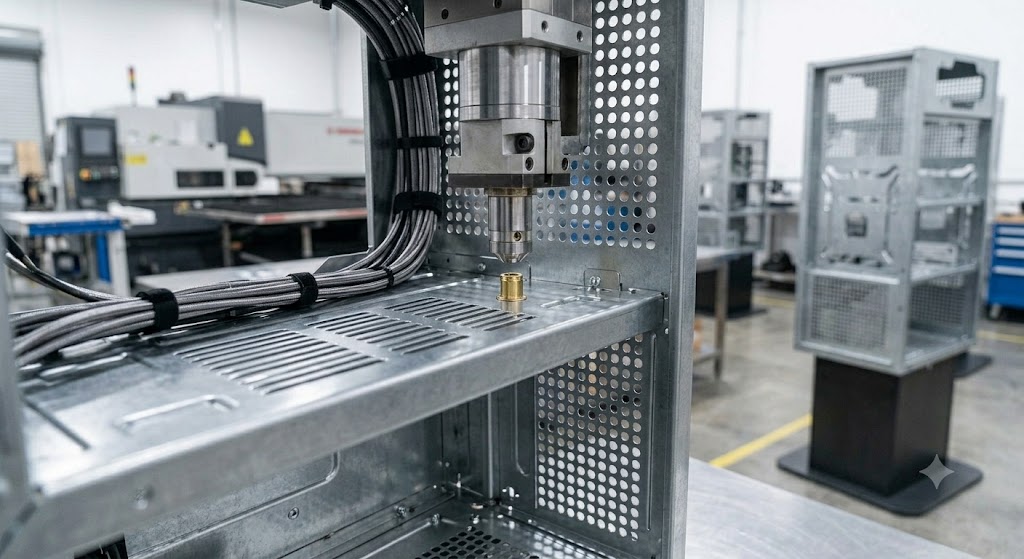

3. Станки с ЧПУ для штамповки: незамеченный герой в производстве шасси.

Хотя мощная лазерная резка отлично подходит для прорезания толстых наружных пластин, ЧПУ-пробивка — это совершенная технология для изготовления внутренних каркасов. Внутренние шасси требуют множества функциональных элементов: вентиляционных отверстий для отвода тепла, специальных углублений для головок винтов, направляющих для кабельных стяжек и резьбовых отверстий для крепления крепежных элементов.

Использование современного координатно-пробивного пресса с ЧПУ (например, наших систем AMADA) позволяет производителям штамповать сотни одинаковых вентиляционных отверстий за считанные секунды, одновременно формируя трехмерные элементы, которые лазер просто не может воспроизвести. Это не только гарантирует абсолютную стабильность при больших объемах производства, но и значительно повышает эффективность производства, напрямую снижая общую себестоимость единицы продукции для наших клиентов.

4. Сборка «под ключ»: устранение узких мест в производстве.

Одной из главных проблем для производителей электронного оборудования являются время и трудозатраты, затрачиваемые на сборку металлических деталей до начала монтажа электронных проводов. Это касается как сложных медицинских диагностических станций, так и других устройств. Металлический каркас торгового автомата OEMКомплексная механическая сборка «под ключ» кардинально меняет вашу цепочку поставок.

Благодаря сотрудничеству с полностью интегрированным OEM-производителем, таким как HPS, шасси поступает на вашу сборочную линию в полностью собранном виде. Мы используем автоматизированные сервопрессы для предварительной установки всех гаек PEM, резьбовых стоек и крепежных элементов с точным контролем крутящего момента. Кроме того, наши сборочные бригады занимаются установкой прочных направляющих, кронштейнов для перегородок и петель. Это позволяет вашим штатным инженерам обойтись без механической сборки и полностью сосредоточиться на том, что они умеют лучше всего: интеграции программного обеспечения, проводке и окончательном электронном тестировании.

5. Поддержка проектирования с учетом технологичности производства (DFM).

Даже самая блестяще спроектированная 3D-модель может столкнуться с проблемами на заводе. Перед началом полномасштабного производства наша инженерная команда проводит всесторонний анализ технологичности изготовления (DFM). Мы ищем возможности для объединения деталей — например, изгибание сложной формы из цельного листа вместо сварки трех отдельных частей.

Мы анализируем радиусы изгиба, чтобы предотвратить растрескивание материала, обеспечиваем зазоры для установки крепежных элементов и оптимизируем компоновку для минимизации отходов. Такой подход, основанный на сотрудничестве инженеров, гарантирует, что ваш продукт будет не только прочным, но и оптимизирован для экономически эффективного массового производства.

Стандартные производственные возможности для изготовления рам шасси

Для обеспечения оптимальной производительности и структурной целостности мы применяем следующие стандартные параметры при изготовлении электромеханических рам:

Часто задаваемые вопросы (FAQ)

Заключение

Надежность автоматизированного киоска, банкомата или торгового автомата во многом зависит от точности его внутреннего корпуса. Используя передовые технологии ЧПУ-штамповки, строгий контроль допусков, глубокий DFM-анализ и комплексную интеграцию оборудования, производители могут ускорить вывод своей продукции на рынок, обеспечивая при этом надежную защиту чувствительной электроники. Готовы оптимизировать свой следующий электромеханический проект? Обратитесь за консультацией к специалистам по изготовлению оборудования в компании Huapusheng уже сегодня.
