Как изготавливаются прецизионные металлические корпуса?

Задумывались ли вы когда-нибудь, что нужно, чтобы превратить простой плоский металлический лист в сложный, прочный и идеально интегрированный корпус? Независимо от того, разрабатываете ли вы медицинское оборудование нового поколения или проектируете автоматизированные системы, внешний корпус так же важен, как и внутренняя электроника. Он определяет теплоотвод, структурную целостность и общий срок службы изделия.

В компании Huapusheng (HPS) мы считаем, что понимание производственного процесса позволяет инженерным командам разрабатывать более качественные и экономически эффективные продукты. Давайте подробно рассмотрим основные процессы обработки листового металла, которые воплощают сложные 3D CAD-модели в реальность.

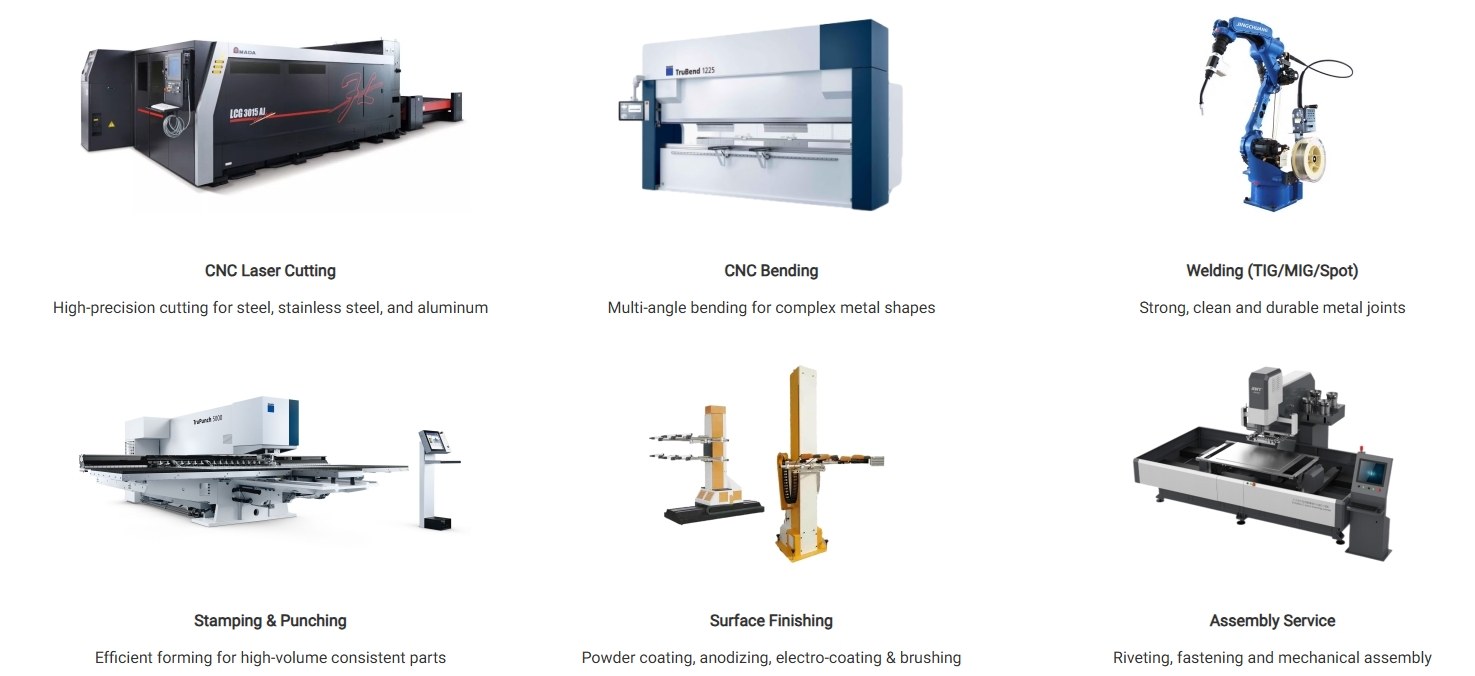

1. Высокоточная штамповка: лазерная резка и штамповка на станках с ЧПУ.

Процесс начинается с «вырубки» — раскроя плоского металлического листа (например, алюминия, нержавеющей стали или холоднокатаной стали) до его основной формы. Современные мощные волоконные лазерные резаки прорезают металл с невероятной скоростью и точностью, оставляя гладкие кромки, требующие минимальной зачистки.

Для деталей, требующих сложных вентиляционных отверстий, нестандартных жалюзи или штампованных элементов, используются станки с ЧПУ для штамповки. Эти станки эффективно создают сложные массивы узоров за одну установку, обеспечивая идеальную динамику воздушного потока для тепловыделяющих электронных компонентов.

2. Гибка и формовка на станках с ЧПУ

После подготовки плоской заготовки она перемещается на листогибочные прессы. В процессе гибки на станках с ЧПУ используется передовое программное обеспечение для точного расчета вычетов при гибке и коэффициентов упругого восстановления в зависимости от толщины и предела текучести конкретного материала. Точность размеров здесь не подлежит обсуждению.

Например, при изготовлении Корпус для монтажа в стойку из листового металла, изготовленный на заказ Для центров обработки данных поддержание невероятно жестких допусков на изгиб — единственный способ гарантировать безупречное выравнивание внутренних стоек материнской платы и внешних направляющих в стандартной серверной стойке. Даже миллиметр отклонения может привести к сбоям при установке.

3. Передовые методы сварки и конструкционной сборки

Сложные геометрические формы не всегда можно вырезать из одного цельного листа. Для многокомпонентных конструкций требуются точные методы соединения. В зависимости от материала и механических требований специалисты используют TIG-сварку (сварка вольфрамовым электродом в инертном газе), MIG-сварку (сварка металлическим электродом в инертном газе) или современную лазерную сварку.

Достижение глубокого проплавления сварного шва с минимальной тепловой деформацией — это специализированный навык. Такая структурная целостность абсолютно необходима при строительстве. Корпус для промышленного оборудования повышенной прочностикоторый должен выдерживать значительный внутренний вес и противостоять сильным вибрациям, пыли и ударам, характерным для заводских условий.

4. Отделка поверхности и интеграция оборудования.

На заключительных этапах основное внимание уделяется защите, эстетике и готовности к сборке. Обработка поверхности, такая как промышленное порошковое покрытие, прозрачное или цветное анодирование и тонкая шлифовка, предотвращает коррозию и придает изделию премиальный вид.

Кроме того, интеграция крепежных элементов непосредственно в листовой металл — например, запрессовка гаек PEM, шпилек с потайной головкой или винтов с фиксатором — превращает простой металлический корпус в готовый к сборке компонент. Для чувствительного испытательного оборудования финишная обработка Высокоточный алюминиевый корпус прибора Зачастую это включает в себя сочетание гладкой шлифовки, точной токопроводящей маскировки для электрического заземления и постоянных лазерных гравированных этикеток для четкой идентификации портов.

Общие производственные характеристики

Чтобы помочь вам понять технические ограничения современной обработки листового металла, ниже представлен обзор стандартных параметров и возможностей обработки:

Часто задаваемые вопросы (FAQ)

Изготовление высококачественный металлический корпус Это тонкий баланс между тяжелой техникой, точным машиностроением и высококвалифицированным мастерством. Понимание процессов лазерной резки, ЧПУ-гибки, специализированной сварки и обработки поверхности позволяет создавать более прочные, простые в сборке и визуально привлекательные изделия. Когда вы готовы перейти от 3D CAD-модели к физическому прототипу, сотрудничество с опытным производственным предприятием, таким как HPS, гарантирует идеальную реализацию вашего замысла.
